Как рассчитать мощность ТЭНов для нагрева воды, масел и технологических жидкостей
Как правильно рассчитать мощность ТЭНа для нагрева воды, масла или технологической жидкости? Разбираем, какие параметры учитывать при расчете, как использовать формулу мощности и почему после расчета важно учитывать тепловые потери, свойства жидкости и условия теплоотдачи.
Содержание статьи:
От чего зависит мощность ТЭНа
Мощность ТЭНа определяется условиями, в которых должен происходить нагрев жидкости. При расчете учитывают объем и массу рабочей среды, ее начальную и конечную температуру, удельную теплоемкость, необходимое время нагрева и тепловые потери оборудования. Каждый из этих параметров влияет на количество энергии, которое потребуется передать жидкости для достижения заданной температуры.
Объем жидкости напрямую связан с требуемой мощностью: чем больше масса нагреваемой среды, тем больше энергии необходимо для ее нагрева. При этом важна не только разница между начальной и конечной температурой, но и теплоемкость самой жидкости. Она показывает, какое количество теплоты требуется для повышения температуры определенной массы вещества на один градус. На мощность также влияет время нагрева. Если жидкость необходимо нагреть до заданной температуры за короткий промежуток времени, потребуется более мощный ТЭН. При более длительном нагреве ту же задачу можно выполнить с меньшей установленной мощностью. Кроме того, при расчете необходимо учитывать тепловые потери через стенки емкости, трубопроводы и другие элементы оборудования.
Для воды, масел и технологических жидкостей расчетная мощность может существенно отличаться даже при одинаковом объеме и температурном режиме. Это связано с различиями в их плотности, теплоемкости и других физических свойствах. Поэтому при подборе ТЭНа сначала определяют характеристики конкретной рабочей среды и условия ее нагрева, а уже затем рассчитывают необходимую мощность.

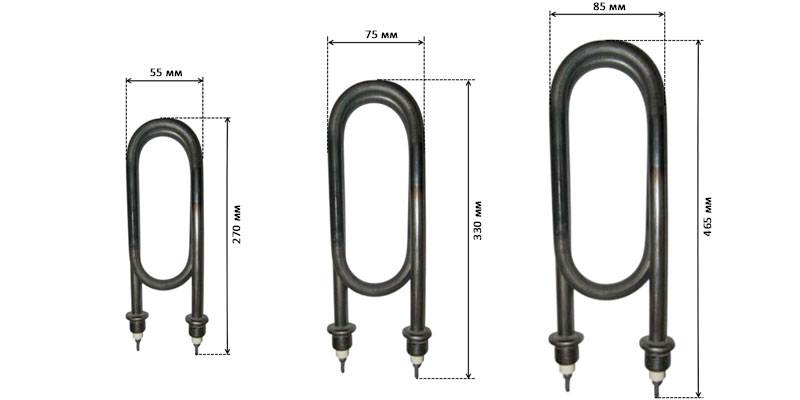

Пример ТЭНов разного размера
Как рассчитать мощность ТЭНа
Для определения необходимой мощности ТЭНа используют расчет, основанный на количестве жидкости, ее теплоемкости, изменении температуры и времени нагрева:
P = m × c × ΔT / t
где:
- P — требуемая мощность ТЭНа, Вт; m — масса нагреваемой жидкости, кг;
- c — удельная теплоемкость жидкости, Дж/(кг·°C);
- ΔT — разница между конечной и начальной температурой, °C; t — время нагрева.
Таким образом, для расчета необходимо знать объем или массу жидкости, ее плотность и удельную теплоемкость, начальную и требуемую температуру, а также время, за которое нужно выполнить нагрев. Если известен только объем, массу можно определить с учетом плотности конкретной жидкости.
Полученное по формуле значение показывает теоретическую мощность, необходимую для нагрева самой жидкости. В реальном оборудовании часть тепла теряется через стенки емкости, трубопроводы и другие элементы, поэтому эти потери также необходимо учитывать. Для этого к расчетной мощности добавляют запас, величина которого зависит от конструкции оборудования, качества теплоизоляции и условий эксплуатации. Итоговая мощность ТЭНа должна быть достаточной не только для нагрева жидкости до заданной температуры, но и для компенсации тепловых потерь в процессе работы.
Как рассчитать мощность ТЭНа для воды и масла
Для воды и масла используется одна и та же базовая формула расчета мощности ТЭНа: учитываются масса жидкости, ее удельная теплоемкость, изменение температуры и требуемое время нагрева. Однако полученное значение будет различаться в зависимости от свойств конкретной рабочей среды.
При расчете мощности для воды обычно учитывают ее объем, плотность, начальную и конечную температуру и время нагрева. Для воды плотность близка к 1 кг/л, поэтому при обычных условиях объем достаточно легко перевести в массу. Удельная теплоемкость воды составляет около 4,18 кДж/(кг·°C), поэтому для повышения температуры большого объема воды требуется значительное количество энергии. Если необходимо не только нагреть воду, но и поддерживать заданную температуру, дополнительно учитывают тепловые потери оборудования.
Для масла расчет выполняется по тому же принципу, но необходимо использовать фактические характеристики конкретного масла. На результат влияют его плотность, удельная теплоемкость, начальная и конечная температура, объем и требуемая продолжительность нагрева. При этом свойства разных видов масел могут заметно отличаться, поэтому использовать для расчета одно универсальное значение нельзя.

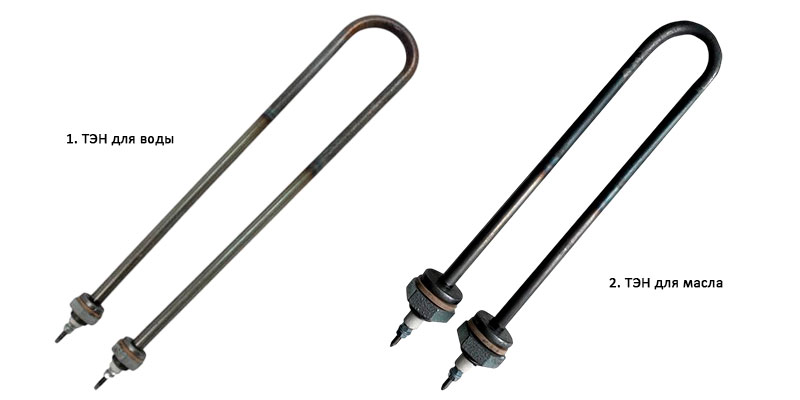

Есть и важное конструктивное отличие. При нагреве воды тепло от поверхности ТЭНа достаточно эффективно передается окружающей среде. Масло имеет более низкую теплопроводность, поэтому передача тепла от поверхности нагревателя происходит менее интенсивно. Это необходимо учитывать при выборе мощности, размеров и конструкции ТЭНа.
Для масла особенно важна удельная поверхностная мощность нагревателя — количество мощности, приходящееся на единицу площади поверхности ТЭНа. Если при относительно небольшой площади нагревателя установить слишком большую мощность, его поверхность может нагреваться значительно сильнее самой жидкости. В результате возникает локальный перегрев масла, который способен привести к его термическому разложению или ухудшению эксплуатационных свойств.
Поэтому для нагрева масла недостаточно определить только общую мощность. Необходимо учитывать, как эта мощность распределяется по поверхности ТЭНа и насколько эффективно тепло передается рабочей среде. Чем ниже теплопроводность жидкости и чем выше ее рабочая температура, тем важнее правильно подобрать конструкцию нагревателя и допустимую температуру его поверхности.
Расчет мощности для воды и масла начинается с одних и тех же основных параметров, но окончательный подбор ТЭНа зависит от свойств конкретной жидкости и условий теплообмена. Для воды основное внимание уделяют необходимому количеству энергии и времени нагрева, а при работе с маслом дополнительно оценивают удельную поверхностную мощность и температуру поверхности нагревателя.
Как рассчитать мощность для технологической жидкости
Расчет мощности ТЭНа для технологической жидкости выполняют по той же основной формуле, что и для воды или масла. Однако для получения корректного результата необходимо учитывать свойства конкретной рабочей среды. Состав жидкости может влиять на ее плотность, теплоемкость, допустимую температуру нагрева и условия передачи тепла.
Для расчета обычно необходимы следующие данные:
| Параметр | Для чего нужен |
|---|---|
| Объем жидкости | Определяет количество рабочей среды, которую необходимо нагреть |
| Плотность | Позволяет определить массу жидкости по известному объему |
| Удельная теплоемкость | Показывает, сколько энергии требуется для нагрева жидкости |
| Начальная температура | Определяет исходное состояние жидкости перед нагревом |
| Требуемая температура | Определяет конечную температуру нагрева |
| Время нагрева | Влияет на необходимую мощность ТЭНа |
| Тепловые потери | Позволяют скорректировать расчет с учетом потерь тепла оборудованием |
Отдельно необходимо учитывать состав технологической жидкости. Растворы, эмульсии и многокомпонентные составы могут иметь свойства, отличающиеся от чистой воды или масла. Кроме того, рабочая среда может предъявлять особые требования к материалу оболочки ТЭНа и максимально допустимой температуре его поверхности.
Если точные характеристики жидкости неизвестны, их следует уточнить по паспорту, технической документации или спецификации производителя. Для предварительного расчета можно использовать справочные значения, но при этом результат будет ориентировочным. Для сложных технологических жидкостей важно учитывать фактический состав и условия эксплуатации оборудования, поскольку ошибка в исходных данных может привести к недостаточной или избыточной мощности нагревателя.
Как выбрать ТЭН после расчета мощности
Расчет показывает, какая мощность необходима для нагрева жидкости, но этого недостаточно для окончательного выбора ТЭНа. Полученное значение необходимо сопоставить с условиями работы оборудования, конструкцией нагревателя и свойствами рабочей среды.
Если расчетная мощность небольшая, ее можно обеспечить одним ТЭНом. При большей требуемой мощности используют несколько нагревателей, распределяя между ними общую нагрузку. Например, если оборудованию требуется 6 кВт, можно установить один ТЭН на 6 кВт или несколько нагревателей меньшей мощности. Выбор зависит от размеров емкости, места установки и требований к равномерности нагрева.

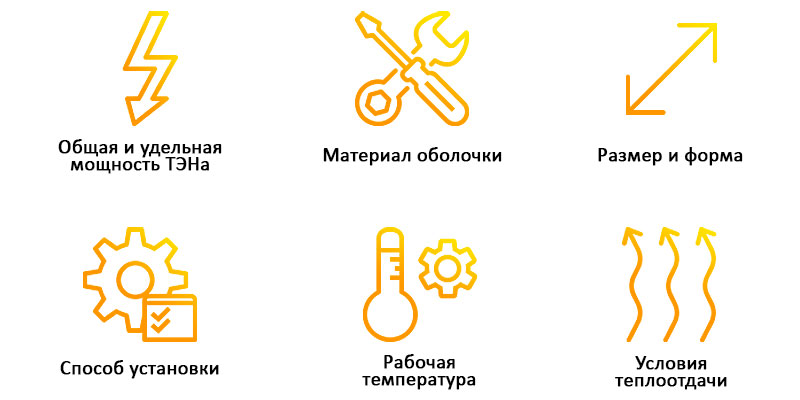

При выборе учитывают:
Поэтому выбирать ТЭН только по расчетному значению мощности неправильно. Два нагревателя одинаковой мощности могут по-разному работать в одной и той же жидкости, если отличаются их размеры, площадь поверхности, материал оболочки или условия теплообмена. Особенно это важно при нагреве масел и технологических жидкостей, где слишком высокая температура поверхности может привести к перегреву рабочей среды.
После определения необходимой мощности подбирают конкретную конструкцию ТЭНа, которая сможет безопасно передавать это количество тепла рабочей среде и соответствовать условиям установки и эксплуатации оборудования.
Часто задаваемые вопросы:
Итог
Мощность ТЭНа рассчитывают с учетом объема и свойств жидкости, начальной и требуемой температуры, времени нагрева и тепловых потерь. Для воды, масел и технологических жидкостей расчет выполняется по одному принципу, но итоговая мощность зависит от характеристик конкретной рабочей среды.
После расчета необходимо подобрать ТЭН с учетом его конструкции, размеров, материала оболочки, способа установки и температуры поверхности. Поэтому расчет мощности — это основа подбора, но не единственный параметр, который определяет выбор нагревателя.
